Was ist ein Fließschema einer Wärmepumpe?

🔧 #

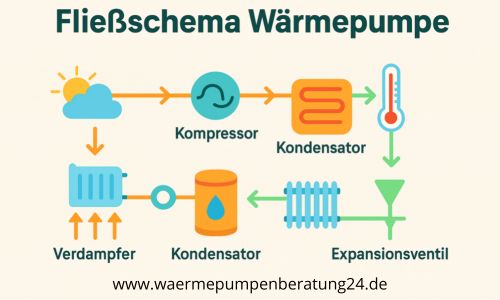

Ein Fließschema einer Wärmepumpe zeigt den vollständigen Aufbau und den Energiefluss innerhalb des Wärmepumpensystems. Es erklärt anschaulich, wie Umweltenergie aufgenommen, im Kompressor verdichtet, an das Heizsystem abgegeben und anschließend wieder in den Kreislauf geführt wird.

🌍 Warum ein Fließschema für Wärmepumpen so wichtig ist #

Ein Wärmepumpensystem besteht aus zahlreichen Komponenten wie Verdampfer, Kompressor, Kondensator, Ventilen, Heizkreisen, Speichern und Sensoren. Ein Fließschema macht diese transparent und ermöglicht eine präzise Planung, Installation und Optimierung. Für Eigentümer erleichtert es das Verständnis der Anlage, für Installateure sichert es die korrekte Umsetzung.

---

🔄 Aufbau eines typischen Fließschemas #

Jedes Fließschema umfasst die vier zentralen Schritte des Wärmepumpenprozesses:

• 1️⃣ Verdampfer – nimmt Umweltenergie auf.
• 2️⃣ Kompressor – erhöht die Temperatur.
• 3️⃣ Kondensator – gibt Wärme an das Heizsystem ab.
• 4️⃣ Expansionsventil – setzt den Kreislauf zurück.

Zusätzlich können enthalten sein: Pufferspeicher, Warmwasserspeicher, Solarthermie, Heizkreisverteiler, Mischer oder Zusatzheizungen.

---

🔥 Fließschema mit Pufferspeicher – Vorteile #

Ein Pufferspeicher sorgt für längere Laufzeiten der Wärmepumpe, reduziert die Taktung und stabilisiert die Vorlauftemperatur. Das Fließschema zeigt dabei die Verbindung:

• Wärmepumpe → Pufferspeicher → Heizkreis
• Wärmepumpe → Warmwasserbereitung
• optionale Solarthermie → Speicher

---

💧 Fließschema für Warmwasserbereitung #

Typischer Ablauf der Warmwasserproduktion:

1. Die Wärmepumpe erzeugt Heizungswasser mit höherer Temperatur.
2. Dieses wird in einen Warmwasserspeicher geleitet.
3. Von dort erfolgt die Trinkwasserentnahme.

Moderne Systeme integrieren einen Legionellenschutz und effiziente Speichersteuerungen.

---

⚡ Fließschema: Wärmepumpe & Photovoltaik #

Eine Wärmepumpe lässt sich ideal mit Photovoltaik kombinieren. Das Fließschema zeigt typischerweise:

• PV-Anlage → Wechselrichter → Hausnetz
• Wärmepumpenregelung → Priorisierung bei Solarstromüberschuss
• Pufferspeicher → als thermischer Energiespeicher

---

🛠️ Fließschema im Altbau #

Im Altbau ist das Fließschema meist komplexer. Es zeigt u. a.:

• bestehende Heizkörper
• Hybridlösungen (z. B. Wärmepumpe + Gaskessel)
• hydraulische Weichen
• zusätzliche Ventile & Sensoren

Gerade in der Sanierung ist ein korrektes Fließschema entscheidend für Förderung und Effizienz.

---

📐 Verschiedene Wärmepumpen-Fließschemata im Vergleich #

Luft-Wasser-Wärmepumpe: kompakt, kurze Leitungswege.

Sole-Wasser-Wärmepumpe: Erdsonden, Solekreis, hohe Präzision nötig.

Wasser-Wasser-Wärmepumpe: Brunnenanlage, höchste Komplexität.

---

📊 Wie man ein Fließschema richtig liest #

Typische Symbole:

• 🔵 Pumpe
• 🔺 Ventil
• 🟧 Speicher
• 👉 Pfeile für Flussrichtung
• 🌡️ Sensor
• ⚡ elektrische Versorgung

Worauf achten?

• korrekte Pfeilrichtungen
• richtige Speicheranbindung
• Rücklauftemperaturen
• Einbindung von PV, Heizstab und Solarthermie

---

🧠 Häufige Fehler in Fließschemata #

• zu viele Mischer
• falsch platzierte Sensoren
• unnötig komplizierte Hydraulik
• Fehlender hydraulischer Abgleich
• verkehrte Flussrichtung



---

📋 Wie Installateure Fließschemata erstellen #

Die Erstellung basiert auf:

• Heizlastberechnung
• Nutzerprofilen
• Art der Wärmepumpe
• Hydraulischem Aufbau

Typische Software:

• Viessmann Projektierung
• Stiebel-Eltron Designer
• Buderus Planungssoftware
• CAD-Systeme



---

📝 Fazit #

Ein korrektes und professionelles Fließschema einer Wärmepumpe ist entscheidend für Effizienz, Förderfähigkeit und störungsfreien Betrieb. Es zeigt alle relevanten Komponenten und optimiert die Auslegung des Systems. Wer eine Wärmepumpe plant oder modernisiert, sollte auf ein vollständiges, klares und hydraulisch korrektes Schema achten.

---
